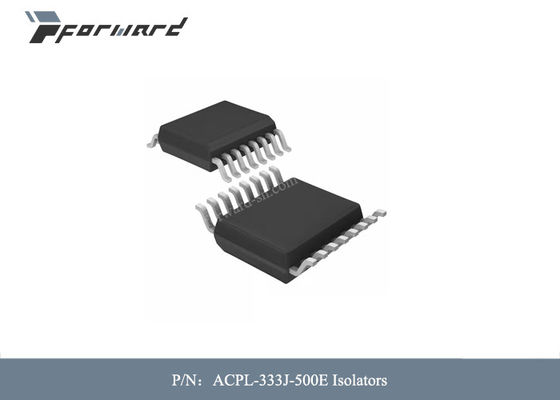

Απομόνωση 5000Vrms τάσης μονωτών διακοπτών αναστροφής μερών acpl-333j-500E αεροπορίας

Αριθμό μοντέλου Acpl-333j-500E
Ποσότητα παραγγελίας min 1 PC
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες κιβώτια
Όροι πληρωμής L/C, T/T

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Αν έχετε οποιοδήποτε πρόβλημα, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Κατασκευαστής Broadcom που περιορίζεται Κοινή παροδική ασυλία τρόπου (λ.) 15kV/µs
Τάση - απομόνωση 5000Vrms TpLH καθυστέρησης διάδοσης/tpHL (Max) 250ns, 250ns
Διαστρέβλωση πλάτους σφυγμού (Max) 100ns Χρόνος ανόδου/πτώση (τύπος) 50ns, 50ns
Τρέχων - παραγωγή υψηλή, χαμηλός 2A, 2A
Επισημαίνω

Απομονωτικά Μέρη αεροπορικών

,

Αεροπορικά εξαρτήματα 5000Vrms

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Απομόνωση 5000Vrms τάσης μονωτών διακοπτών αναστροφής μερών acpl-333j-500E αεροπορίας





Περιγραφές των μερών αεροπορίας:


Το acpl-333J είναι ένα προηγμένο ρεύμα παραγωγής 2,5 Α, εύχρηστοι, ευφυείς οδηγοί πυλών που καθιστούν την προστασία ελαττωμάτων IGBT VCE συμπαγή, προσιτός, και εύκολος-για να εφαρμόσει. Τα χαρακτηριστικά γνωρίσματα όπως η ενσωματωμένη ανίχνευση VCE, κάτω από την ανταπεργία τάσης (UVLO), «μαλακή» διακοπή IGBT, απομονωμένο ανοικτό ελάττωμα συλλεκτών ανατροφοδοτούν, η ενεργές στερέωση του Μίλερ και η αναστοιχειοθέτηση Autofault παρέχουν τη μέγιστες ευελιξία σχεδίου και την προστασία κυκλωμάτων.

Το acpl-333J περιέχει τις οδηγήσεις ενός AlGaAs. Οι οδηγήσεις συνδέονται οπτικά με ένα ολοκληρωμένο κύκλωμα με ένα στάδιο παραγωγής δύναμης. Acpl-333J είναι ιδανικά ταιριαγμένα για την κινητήρια δύναμη IGBTs και MOSFETs που χρησιμοποιούνται στις εφαρμογές αναστροφέων ελέγχου μηχανών. Η τάση και το ρεύμα που παρέχονται από αυτά τα optocouplers τα καθιστούν ιδανικά ταιριαγμένα για άμεσα να οδηγήσουν IGBTs με τις εκτιμήσεις μέχρι το 1200 Β και 150 Α. Για IGBTs με τις υψηλότερες εκτιμήσεις, το acpl-333J μπορεί να χρησιμοποιηθεί για να οδηγήσει ένα ιδιαίτερο στάδιο δύναμης που οδηγεί την πύλη IGBT. Τα acpl-333J έχουν μια τάση μόνωσης VIORM = 1414 VPEAK.


Χαρακτηριστικά γνωρίσματα των μερών αεροπορίας:



• 2.0 ένα ελάχιστο ρεύμα μέγιστης παραγωγής

• μέγιστη καθυστέρηση διάδοσης 250 NS πέρα από τη σειρά θερμοκρασίας

• 1.7A το ενεργό Μίλερ Clamp.Clamp καρφώνει απότομα VEE εάν όχι χρησιμοποιημένος

• Ανίχνευση αποκορεσμού

• Κάτω από την προστασία ανταπεργίας τάσης (UVLO) με την υστέρηση

• Το ανοικτό απομονωμένο συλλέκτης ελάττωμα ανατροφοδοτεί

• «Μαλακή» διακοπή IGBT

• Αυτόματη αναστοιχειοθέτηση ελαττωμάτων μετά από το σταθερό βουβό χρόνο, χαρακτηριστικό 26ms

• Διαθέσιμος στη συσκευασία έτσι-16

• μέγιστη διαστρέβλωση πλάτους σφυγμού 100 NS (PWD)

• ελάχιστη κοινή απόρριψη τρόπου 50 kV/µs (CMR) VCM = 1500 Β

• ICC (ανώτατος) < 5="" mA="" maximum="" supply="" current="">

• Ευρέως VCC λειτουργούσα σειρά: 15 Β σε 30 Β πέρα από τη σειρά θερμοκρασίας

• Ευρεία λειτουργούσα σειρά θερμοκρασίας: – 40°C σε 105°C

• Εγκρίσεις ασφάλειας:

UL έγκριση, 5000 VRMS για 1 λεπτό, έγκριση CSA,

ΈΓΚΡΙΣΗ ΤΟΥ IEC/EN/DIN-EN 60747-5-5 VIORM = 1414 VPEAK


Προδιαγραφές των μερών αεροπορίας:



ΤΥΠΟΣ ΠΕΡΙΓΡΑΦΗ
Κατηγορία

Μονωτές

Μονωτές - οδηγοί πυλών

Mfr Broadcom που περιορίζεται
Σειρά -
Συσκευασία

Ταινία & εξέλικτρο (TR)

Ταινία περικοπών (CT)

Digi-Reel®

Θέση προϊόντων Ενεργός
Τεχνολογία Οπτική σύζευξη
Αριθμός καναλιών 1
Τάση - απομόνωση 5000Vrms
Κοινή παροδική ασυλία τρόπου (λ.) 15kV/µs
TpLH καθυστέρησης διάδοσης/tpHL (Max) 250ns, 250ns
Διαστρέβλωση πλάτους σφυγμού (Max) 100ns
Χρόνος ανόδου/πτώση (τύπος) 50ns, 50ns
Τρέχων - παραγωγή υψηλή, χαμηλός 2A, 2A
Τρέχων - μέγιστη παραγωγή 2.5A
Τάση - διαβιβάστε (Vf) (τύπος) 1.6V
Τρέχων - συνεχές ρεύμα μπροστινό (εάν) (Max) 25 μΑ
Τάση - ανεφοδιασμός παραγωγής 15V ~ 30V
Λειτουργούσα θερμοκρασία -40°C ~ 105°C
Τοποθετώντας τύπος Η επιφάνεια τοποθετεί
Συσκευασία/περίπτωση 16-SOIC (πλάτος 0,295», 7.50mm)
Συσκευασία συσκευών προμηθευτών 16-ΕΤΣΙ
Αντιπροσωπεία έγκρισης CSA, IEC/EN/DIN, UR
Αριθμός προϊόντων βάσεων Acpl-333
