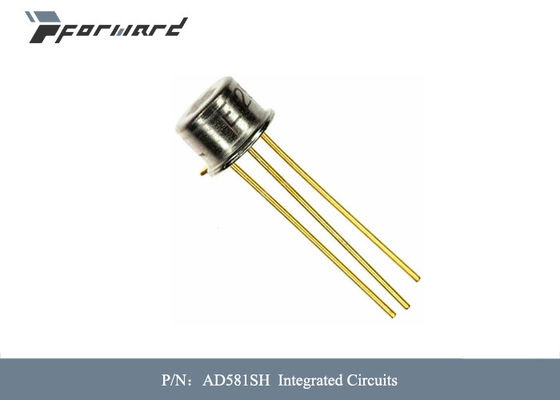

Παραγωγή τάσης ολοκληρωμένων κυκλωμάτων μερών AD581SH αεροπορίας (ελάχιστη/σταθερή) 10V

Παραγωγή τάσης ολοκληρωμένων κυκλωμάτων μερών AD581SH αεροπορίας (ελάχιστη/σταθερή) 10V


Περιγραφές των μερών αεροπορίας:


Το AD581 είναι 3 καρφώνει, θερμοκρασία αντισταθμισμένη, μονολιθικός, αναφορά τάσης χάσματος ζωνών που παρέχει ότι μια ακριβής παραγωγή 10,00 Β από ένα ανεξέλεγκτο επίπεδο εισαγωγής που κυμαίνεται από 12 Β ως την γκοφρέτα 30 V. Laser που τακτοποιεί (LWT) χρησιμοποιείται για να τακτοποιήσει και το αρχικό λάθος σε +25°C καθώς επίσης και το συντελεστή θερμοκρασίας, με συνέπεια την απόδοση υψηλής ακρίβειας προηγουμένως διαθέσιμη μόνο στα ακριβά υβρίδια ή ρυθμισμένες τις φούρνος ενότητες. Η 5 αρχική ανοχή λάθους των MV και ο 5 εγγυημένος ppm/°C συντελεστής θερμοκρασίας του AD581L είναι διαθέσιμοι σε μια μονολιθική αναφορά τάσης.

Το σχέδιο κυκλωμάτων χάσματος ζωνών που χρησιμοποιείται στο AD581 προσφέρει διάφορα πλεονεκτήματα πέρα από τις κλασσικές τεχνικές διόδων διακοπής Zener. Σημαντικότερο, κανένα εξωτερικό συστατικό δεν απαιτείται για να επιτύχει την πλήρη ακρίβεια και τη σημαντική σταθερότητα στα χαμηλής ισχύος συστήματα. Επιπλέον, το συνολικό ρεύμα ανεφοδιασμού στη συσκευή, συμπεριλαμβανομένου του ενισχυτή απομόνωσης παραγωγής (που μπορεί να παρέχει μέχρι 10 μΑ) είναι χαρακτηριστικά 750 μA. Η μακροπρόθεσμη σταθερότητα του σχεδίου χάσματος ζωνών είναι ισοδύναμη με τις επιλεγμένες διόδους αναφοράς Zener.

Το AD581 συστήνεται για τη χρήση ως αναφορά για 8, 10 digital-to-analog μετατροπείς - ή 12 μπιτ (DACs) που απαιτούν μια εξωτερική αναφορά ακρίβειας. Η συσκευή είναι επίσης ιδανική για όλους τους τύπους αναλογικών σε ψηφιακό μετατροπέων (ΠΑΧ) μέχρι ακρίβεια 14 μπιτ, είτε διαδοχικά σχέδια προσέγγισης είτε ενσωμάτωσης, και μπορεί γενικά να προσφέρει την καλύτερη απόδοση από αυτή που παρέχεται από τις τυποποιημένες ανεξάρτητες αναφορές.

Το AD581J, το AD581K, και το AD581L διευκρινίζονται για τη λειτουργία από 0°C σε 70°C τα AD581S, το AD581T, και το AD581U διευκρινίζονται για το −55°C στη σειρά +125°C. Όλοι οι βαθμοί συσκευάζονται σε μια ερμητικώς σφραγισμένη 3 καρφίτσα που -5 μέταλλο μπορούν.

Χαρακτηριστικά γνωρίσματα των μερών αεροπορίας:

• Η τακτοποίηση λέιζερ και της αρχικής ακρίβειας και του συντελεστή θερμοκρασίας οδηγεί στα πολύ χαμηλά λάθη πέρα από τη θερμοκρασία χωρίς τη χρήση των εξωτερικών συστατικών. Το AD581L έχει μια μέγιστη απόκλιση από 10,000 Β ±7.25 MV από 0°C σε 70°C, ενώ το AD581U εγγυάται ±15 MV μέγιστο συνολικό λάθος χωρίς εξωτερικές περιποιήσεις από −55°C σε +125°C.
• Επειδή η τακτοποίηση λέιζερ γίνεται στην γκοφρέτα πριν από το χωρισμό στα μεμονωμένα τσιπ, το AD581 είναι εξαιρετικά πολύτιμο στους υβριδικούς σχεδιαστές για την ευκολία του - - χρήση, έλλειψη απαραίτητων εξωτερικών περιποιήσεων, και έμφυτη υψηλή επίδοση.
• Το AD581 μπορεί επίσης να χρησιμοποιηθεί σε έναν τρόπο Zener 2 καρφιτσών για να παρέχει σε μια αναφορά ακρίβειας −10 Β μόνο έναν εξωτερικό αντιστάτη στον ανεξέλεγκτο ανεφοδιασμό. Η απόδοση σε αυτόν τον τρόπο είναι σχεδόν ίση με αυτήν της τυποποιημένης διαμόρφωσης καρφιτσών 3.
• Το προηγμένο σχέδιο κυκλωμάτων που χρησιμοποιεί την έννοια χάσματος ζωνών επιτρέπει στο AD581 για να δώσει την πλήρη απόδοση με μια ανεξέλεγκτη τάση εισαγωγής κάτω σε 13 V. Με έναν εξωτερικό αντιστάτη, η συσκευή λειτουργεί με έναν ανεφοδιασμό τόσο χαμηλό όπως 11,4 V. 5. Το AD581 είναι διαθέσιμο στις εκδόσεις υποχωρητικές με milstd-883. Αναφερθείτε στο στρατιωτικό δελτίο για τις λεπτομερείς προδιαγραφές.
