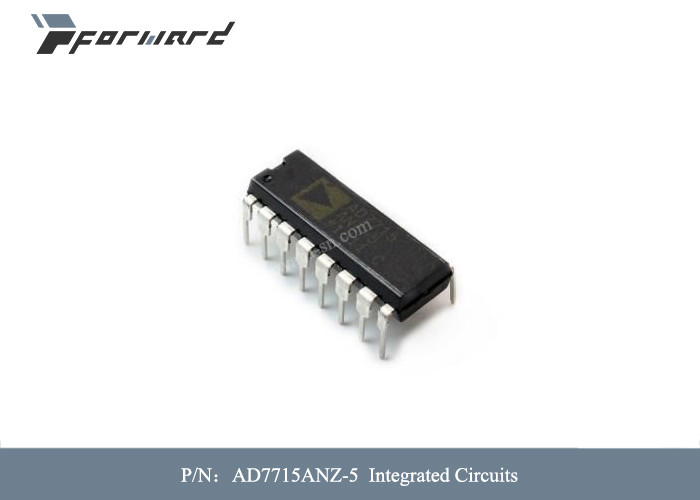

Μέρη αεροπορίας ad7715anz-5 ολοκληρωμένα κυκλώματα που λειτουργούν θερμοκρασία-40°C ~ 85°C

Μέρη αεροπορίας ad7715anz-5 ολοκληρωμένα κυκλώματα που λειτουργούν θερμοκρασία-40°C ~ 85°C

Περιγραφές των μερών αεροπορίας:


Το AD7715 είναι ένα πλήρες αναλογικό μπροστινό μέρος για τις χαμηλής συχνότητας εφαρμογές μέτρησης. Το μέρος μπορεί να δεχτεί τα χαμηλού επιπέδου σήματα εισαγωγής άμεσα από έναν μετατροπέα και τα αποτελέσματα μια τμηματική ψηφιακή λέξη. Υιοθετεί μια τεχνική μετατροπής σ-Δ για να πραγματοποιηθούν μέχρι 16 μπιτ καμίας ελλείπουσας απόδοσης κωδίκων. Το σήμα εισαγωγής εφαρμόζεται σε ένα ιδιόκτητο προγραμματίσημο μπροστινό μέρος κέρδους που βασίζεται γύρω από έναν αναλογικό διαμορφωτή. Η παραγωγή διαμορφωτών υποβάλλεται σε επεξεργασία από ένα ψηφιακό φίλτρο -τσιπ. Η πρώτη εγκοπή αυτού του ψηφιακού φίλτρου μπορεί να προγραμματιστεί μέσω του καταλόγου ελέγχου -τσιπ επιτρέποντας τη ρύθμιση του ποσοστού αναπροσαρμογών διακοπών και παραγωγής φίλτρων.

Το AD7715 χαρακτηρίζει μια διαφορική αναλογική εισαγωγή καθώς επίσης και μια διαφορική εισαγωγή αναφοράς. Λειτουργεί από έναν ενιαίο ανεφοδιασμό (3 Β ή 5 Β). Μπορεί να χειριστεί τις unipolar σειρές σημάτων εισαγωγής 0 MV σε 20 MV, 0 MV σε 80 MV, 0 Β σε 1,25 Β και 0 Β σε 2,5 V. Μπορεί επίσης να χειριστεί τις διπολικές σειρές σημάτων εισαγωγής ±20 MV, ±80 MV, ±1.25 Β και ±2.5 V. Αυτές οι διπολικές σειρές παραπέμπονται στην αρνητική εισαγωγή της διαφορικής αναλογικής εισαγωγής. Το AD7715 εκτελεί έτσι όλες τη βελτίωση και τη μετατροπή σημάτων για ένα σύστημα ενιαίων καναλιών.

Το AD7715 είναι ιδανικό για τη χρήση σε έξυπνο, το μικροελεγκτή, ή τα συστήματα DSPbased. Χαρακτηρίζει μια τμηματική διεπαφή που μπορεί να διαμορφωθεί για την τριών καλωδίων λειτουργία. Οι τοποθετήσεις κέρδους, η πολικότητα σημάτων, και η επιλογή ποσοστού αναπροσαρμογών μπορούν να διαμορφωθούν στο λογισμικό χρησιμοποιώντας τον τμηματικό λιμένα εισαγωγής. Το μέρος περιέχει τις επιλογές μόνος-βαθμολόγησης και βαθμολόγησης συστημάτων να αποβληθεί το κέρδος και να αντισταθμιστούν τα λάθη το ίδιο στο μέρος ή στο σύστημα.

Η κατασκευή CMOS εξασφαλίζει πολύ χαμηλής ισχύος διασκεδασμό, και δύναμη-κατεβάζει τον τρόπο μειώνει την εφεδρική κατανάλωση ισχύος σε 50 µW χαρακτηριστικά. Το μέρος είναι διαθέσιμο 16 οδηγεί, 0,3 ίντσα-ευρεία, πλαστική συσκευασία διπλός--γραμμών (PDIP) καθώς επίσης και 16 οδηγούν τη 0,3 ίντσα ευρεία μικρή συσκευασία περιλήψεων (SOIC_W) και μια συσκευασία 16 μολύβδου TSSOP.

Χαρακτηριστικά γνωρίσματα των μερών αεροπορίας:

• Το AD7715 καταναλώνει λιγότερο από 450 µA στο συνολικό ρεύμα ανεφοδιασμού στο κύριο ρολόι 3 προμηθειών Β και 1 MHZ, που καθιστά το ιδανικό για τη χρήση στα χαμηλής ισχύος συστήματα. Το εφεδρικό ρεύμα είναι λιγότερο από 10 µA.
• Η προγραμματίσημη εισαγωγή κέρδους επιτρέπει στο AD7715 για να δεχτεί τα σήματα εισαγωγής άμεσα από ένα διαμέτρημα ή έναν μετατροπέα πίεσης αφαιρώντας ένα μη αμελητέο ποσό βελτίωσης σημάτων.
• Το AD7715 είναι ιδανικό για τις εφαρμογές επεξεργαστών μικροελεγκτών ή DSP με μια τριών καλωδίων τμηματική διεπαφή που μειώνει τον αριθμό γραμμών διασύνδεσης και που μειώνει τον αριθμό optocouplers που απαιτείται στα απομονωμένα συστήματα. Το μέρος περιέχει τους καταλόγους -τσιπ που επιτρέπουν τον έλεγχο λογισμικού του ποσοστού αναπροσαρμογών παραγωγής, του κέρδους εισαγωγής, της πολικότητας σημάτων, και των τρόπων βαθμολόγησης.
• Το μέρος χαρακτηρίζει τις άριστες στατικές προδιαγραφές απόδοσης με 16 μπιτ κανένας ελλείπων κώδικας, ακρίβεια ±0.0015%, και χαμηλός θόρυβος RMS. Τα λάθη σημείου τέλους και τα αποτελέσματα της κλίσης θερμοκρασίας εξαλείφονται από τις επιλογές βαθμολόγησης -τσιπ, οι οποίες αφαιρούν την μηδέν-κλίμακα και τα πραγματικού μεγέθους λάθη.

Προδιαγραφές των μερών αεροπορίας:
