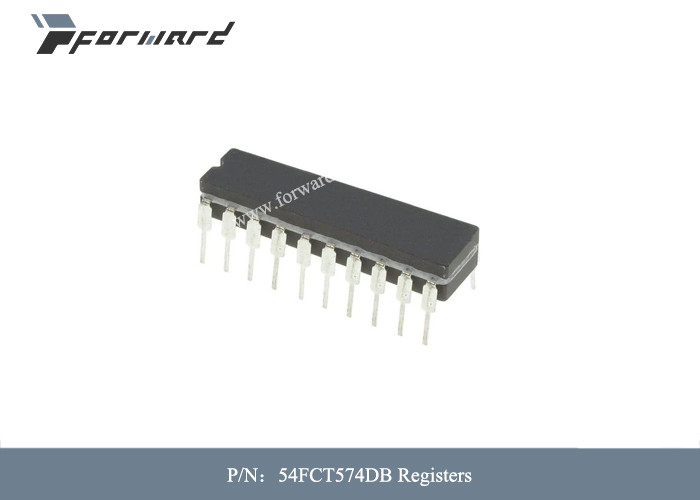

Τα μέρη 54FCT574DB αεροπορίας καταχωρούν την τρέχουσα παραγωγή υψηλό, χαμηλό 15mA, 48mA

Μέρη αεροπορίας 54FCT574DB Μητρώο ισχύος υψηλής, χαμηλής 15mA, 48mA

Περιγραφές των εξαρτημάτων αεροπορικών οχημάτων:


Το FCT574T είναι ένα 8-bit μητρώο που κατασκευάστηκε χρησιμοποιώντας προηγμένη τεχνολογία CMOS διπλού μετάλλου.Αυτά τα μητρώα αποτελούνται από οκτώ τύπου D flip-flops με ένα μαστισμένο κοινό ρολόι και μαστισμένο 3-κατάσταση ελέγχου εξόδου. Όταν η είσοδος ενεργοποίησης της εξόδου (OE) είναι χαμηλή, οι οκτώ εξόδοι ενεργοποιούνται. Όταν η είσοδος OE είναι υψηλή, οι εξόδοι βρίσκονται σε κατάσταση υψηλής αντίστασης.Τα δεδομένα εισόδου που πληρούν τις απαιτήσεις ρυθμίσεως και χρόνου αναμονής των εισόδων D μεταφέρονται στις εξόδους Q κατά τη μετάβαση από χαμηλή σε υψηλή της εισόδου ρολογιού.

Χαρακτηριστικά των εξαρτημάτων αεροπορίας:

• Αξιοσημείωση Α, Γ και Γ

• Μικρή διαρροή εισόδου και εξόδου ≤1μA (μέγιστο)

• Επίπεδα ισχύος CMOS

• Αληθινή συμβατότητα εισόδου και εξόδου TTL:

∆ VOH = 3,3V (τυπικό.)

Διάταξη 1

• Εξόδους υψηλής ταχύτητας (-15mA IOH, 48mA IOL)

• πληροί ή υπερβαίνει τις προδιαγραφές του προτύπου JEDEC 18

• Το προϊόν συμμορφώνεται με το MIL-STD-883, την κατηγορία Β και το DESC

καταχωρισμένη (διπλή σήμανση)

• Η απενεργοποίηση των εξόδων ενεργοποίησης επιτρέπει την "ενσωμάτωση ζωντανής ενέργειας"

• Διατίθεται στις ακόλουθες συσκευασίες:

Βιομηχανική: SOIC, QSOP

Προδιαγραφές των εξαρτημάτων αεροπορίας:
