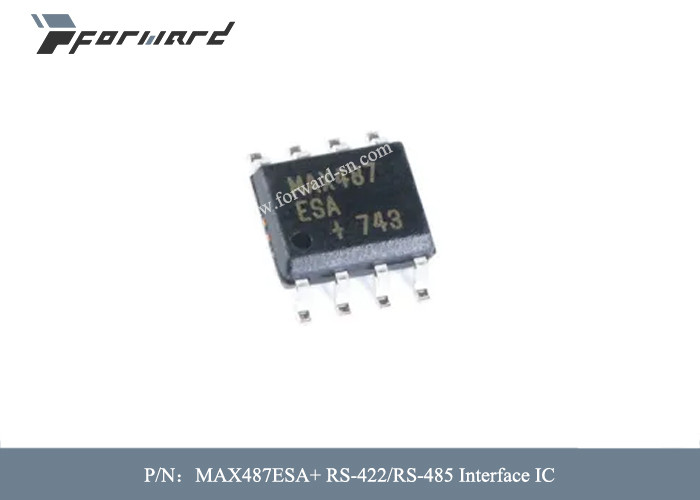

MAX487ESA+ rs-485 ανεφοδιασμός 5V ολοκληρωμένου κυκλώματος rs-422 πομποδεκτών

Τάση ανεφοδιασμού ολοκληρωμένου κυκλώματος διεπαφών μερών MAX487ESA+ rs-422/rs-485 αεροπορίας - ανώτατα 5 Β

Περιγραφές των μερών αεροπορίας:

Το MAX481, το MAX483, το MAX485, το MAX487-MAX491, και το MAX1487 είναι χαμηλής ισχύος πομποδέκτες για rs-485 και την επικοινωνία RS422. Κάθε μέρος περιέχει έναν οδηγό και έναν δέκτη. Το χαρακτηριστικό γνώρισμα MAX483, MAX487, MAX488, και MAX489 μείωσε τους οδηγούς γυρίζω-ποσοστού που ελαχιστοποιούν τη EMI και μειώνουν τις αντανακλάσεις που προκαλούνται από τα εσφαλμένα ολοκληρωμένα καλώδια, επιτρέποντας κατά συνέπεια τη χωρίς λάθη μετάδοση στοιχείων μέχρι 250kbps. Ο οδηγός γυρίζει τα ποσοστά του MAX481, MAX485, MAX490, MAX491, και MAX1487 δεν είναι περιορισμένο, επιτρέποντας σε τα για να διαβιβάσει μέχρι 2.5Mbps.

Αυτοί οι πομποδέκτες σύρουν μεταξύ 120µA και 500µA του ρεύματος ανεφοδιασμού όταν ξεφορτώνεται ή πλήρως φορτωμένος με τους με ειδικές ανάγκες οδηγούς. Επιπλέον, το MAX481, το MAX483, και το MAX487 έχουν έναν low-current τρόπο κλεισίματος στον οποίο καταναλώνουν μόνο 0.1µA. Όλα τα μέρη λειτουργούν από έναν ενιαίο ανεφοδιασμό 5V.

Οι οδηγοί είναι ρεύμα βραχυκυκλώματος που περιορίζεται και προστατεύονται από τον υπερβολικό διασκεδασμό δύναμης από τα θερμικά στοιχεία κυκλώματος κλεισίματος που τοποθετούν τα αποτελέσματα οδηγών σε ένα κράτος υψηλός-σύνθετης αντίστασης. Η εισαγωγή δεκτών έχει ένα ασφαλές χαρακτηριστικό γνώρισμα που εγγυάται μια λογική-υψηλή παραγωγή εάν η εισαγωγή είναι ανοικτό κύκλωμα.

Το MAX487 και το MAX1487 χαρακτηρίζουν τη σύνθετη αντίσταση εισαγωγής δεκτών τέταρτος-μονάδα-φορτίων, που επιτρέπει μέχρι 128 πομποδέκτες MAX487/MAX1487 στο λεωφορείο. Οι πλήρης-διπλές επικοινωνίες λαμβάνονται χρησιμοποιώντας το MAX488-MAX491, ενώ το MAX481, το MAX483, το MAX485, το MAX487, και το MAX1487 σχεδιάζονται για τις ημιαμφίδρομες εφαρμογές.

Χαρακτηριστικά γνωρίσματα των μερών αεροπορίας:

• * Για τις ελάττωμα-ανεκτικές εφαρμογές
• MAX3430: ±80V ελάττωμα-που προστατεύεται, ασφαλής, 1/4
• Φορτίο μονάδων, +3.3V, πομποδέκτης rs-485
• MAX3440E-MAX3444E: ±15kV ESD-που προστατεύεται,
• ±60V ελάττωμα-που προστατεύεται, 10Mbps, ασφαλές,
• Rs-485/J1708 πομποδέκτες
• * Για τις διαστημικός-περιορισμένες εφαρμογές
• MAX3460-MAX3464: +5V, ασφαλή, 20Mbps,
• Profibus rs-485/rs-422 πομποδέκτες
• MAX3362: +3.3V, μεγάλη ταχύτητα, rs-485/rs-422
• Πομποδέκτης σε μια συσκευασία SOT23
• MAX3280E-MAX3284E: ±15kV ESD-που προστατεύεται,
• 52Mbps, +3V σε +5.5V, SOT23, rs-485/rs-422,
• Αληθινοί ασφαλείς δέκτες
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• SOT23, rs-485/rs-422 συσκευές αποστολής σημάτων
• * Για τις πολλαπλάσιες εφαρμογές πομποδεκτών
• MAX3030E-MAX3033E: ±15kV ESD-που προστατεύεται,
• +3.3V, τετράγωνο rs-422 συσκευές αποστολής σημάτων
• * Για τις ασφαλείς εφαρμογές
• MAX3080-MAX3089: Ασφαλής, μεγάλη ταχύτητα
• (10Mbps), γυρίζω-ποσοστό-που περιορίζεται rs-485/rs-422
• Πομποδέκτες
• * Για τις χαμηλής τάσης εφαρμογές
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3V τροφοδοτημένος, ±15kV
• ESD-προστατευμένος, 12Mbps, γυρίζω-ποσοστό-που περιορίζεται,
• Αληθινός πομποδέκτης rs-485/rs-422

Προδιαγραφές των μερών αεροπορίας:
