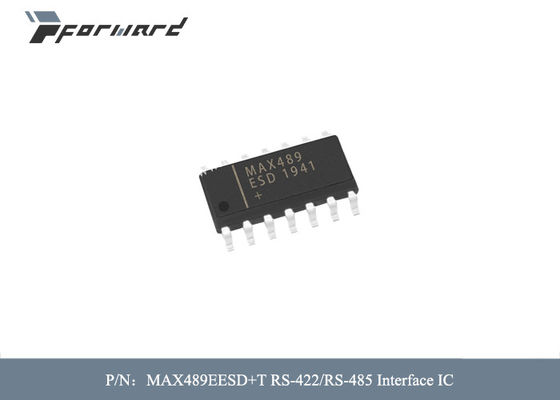

MAX489EESD+T μέρη rs-422 αεροπορίας τάση ανεφοδιασμού ολοκληρωμένου κυκλώματος rs-485 διεπαφών - ανώτατα 5 Β

Τάση ανεφοδιασμού ολοκληρωμένου κυκλώματος διεπαφών μερών MAX489EESD+T rs-422/rs-485 αεροπορίας - ανώτατα 5 Β

Περιγραφές των μερών αεροπορίας:

Το MAX481E, το MAX483E, το MAX485E, το MAX487E- MAX491E, και το MAX1487E είναι χαμηλής ισχύος πομποδέκτες για rs-485 και rs-422 επικοινωνίες στα σκληρά περιβάλλοντα. Κάθε παραγωγή οδηγών και εισαγωγή δεκτών προστατεύονται από τους ηλεκτροστατικούς κλονισμούς απαλλαγής ±15kV (ESD), χωρίς latchup. Αυτά τα μέρη περιέχουν έναν οδηγό και έναν δέκτη. Το χαρακτηριστικό γνώρισμα MAX483E, MAX487E, MAX488E, και MAX489E μείωσε τους οδηγούς γυρίζω-ποσοστού που ελαχιστοποιούν τη EMI και μειώνουν τις αντανακλάσεις που προκαλούνται από τα εσφαλμένα ολοκληρωμένα καλώδια, επιτρέποντας κατά συνέπεια τη χωρίς λάθη μετάδοση στοιχείων μέχρι 250kbps. Ο οδηγός γυρίζει τα ποσοστά του MAX481E, MAX485E, MAX490E, MAX491E, και MAX1487E δεν είναι περιορισμένο, επιτρέποντας σε τα για να διαβιβάσει μέχρι 2.5Mbps.

Αυτοί οι πομποδέκτες σύρουν τόσο λίγα όπως ρεύμα ανεφοδιασμού 120µA όταν ξεφορτώνεται ή όταν φορτώνονται πλήρως με τους με ειδικές ανάγκες οδηγούς (δείτε τον οδηγό επιλογέων). Επιπλέον, το MAX481E, το MAX483E, και το MAX487E έχουν έναν low-current τρόπο κλεισίματος στον οποίο καταναλώνουν μόνο 0.5µA. Όλα τα μέρη λειτουργούν από έναν ενιαίο ανεφοδιασμό +5V.

Οι οδηγοί είναι ρεύμα βραχυκυκλώματος που περιορίζεται, και προστατεύονται από τον υπερβολικό διασκεδασμό δύναμης από τα θερμικά στοιχεία κυκλώματος κλεισίματος που τοποθετούν τα αποτελέσματά τους σε ένα κράτος υψηλός-σύνθετης αντίστασης. Η εισαγωγή δεκτών έχει ένα ασφαλές χαρακτηριστικό γνώρισμα που εγγυάται μια λογική-υψηλή παραγωγή εάν η εισαγωγή είναι ανοικτό κύκλωμα.

Το MAX487E και το MAX1487E χαρακτηρίζουν τη σύνθετη αντίσταση εισαγωγής δεκτών τέταρτος-μονάδα-φορτίων, που επιτρέπει μέχρι 128 πομποδέκτες στο λεωφορείο. Το MAX488E-MAX491E σχεδιάζεται για τις πλήρης-διπλές επικοινωνίες, ενώ το MAX481E, το MAX483E, το MAX485E, το MAX487E, και το MAX1487E σχεδιάζονται για τις ημιαμφίδρομες εφαρμογές. Για τις εφαρμογές που δεν είναι ESD ευαίσθητο δείτε το λειτουργία-συμβατό σύστημα pinand MAX481, MAX483, MAX485, MAX487-MAX491, και MAX1487.

Χαρακτηριστικά γνωρίσματα των μερών αεροπορίας:

• * Για τις ελάττωμα-ανεκτικές εφαρμογές
• MAX3430: ±80V ελάττωμα-που προστατεύεται, ασφαλής, 1/4
• Φορτίο μονάδων, +3.3V, πομποδέκτης rs-485
• MAX3440E-MAX3444E: ±15kV ESD-που προστατεύεται,
• ±60V ελάττωμα-που προστατεύεται, 10Mbps, ασφαλές,
• Rs-485/J1708 πομποδέκτες
• * Για τις διαστημικός-περιορισμένες εφαρμογές
• MAX3460-MAX3464: +5V, ασφαλή, 20Mbps,
• Profibus rs-485/rs-422 πομποδέκτες
• MAX3362: +3.3V, μεγάλη ταχύτητα, rs-485/rs-422
• Πομποδέκτης σε μια συσκευασία SOT23
• MAX3280E-MAX3284E: ±15kV ESD-που προστατεύεται,
• 52Mbps, +3V σε +5.5V, SOT23, rs-485/rs-422,
• Αληθινοί ασφαλείς δέκτες
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• SOT23, rs-485/rs-422 συσκευές αποστολής σημάτων
• * Για τις πολλαπλάσιες εφαρμογές πομποδεκτών
• MAX3030E-MAX3033E: ±15kV ESD-που προστατεύεται,
• +3.3V, τετράγωνο rs-422 συσκευές αποστολής σημάτων
• * Για τις ασφαλείς εφαρμογές
• MAX3080-MAX3089: Ασφαλής, μεγάλη ταχύτητα
• (10Mbps), γυρίζω-ποσοστό-που περιορίζεται rs-485/rs-422
• Πομποδέκτες
• * Για τις χαμηλής τάσης εφαρμογές
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3V τροφοδοτημένος, ±15kV
• ESD-προστατευμένος, 12Mbps, γυρίζω-ποσοστό-που περιορίζεται,
• Αληθινός πομποδέκτης rs-485/rs-422

Προδιαγραφές των μερών αεροπορίας:
