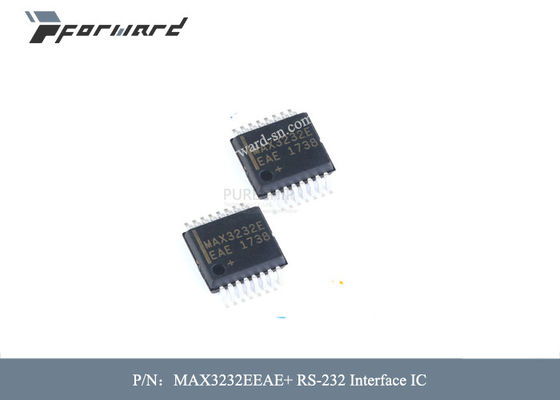

Τάση ανεφοδιασμού ολοκληρωμένου κυκλώματος διεπαφών μερών αεροπορίας MAX3232EEAE+ rs-232 - ανώτατα 5,5 Β

Τάση ανεφοδιασμού ολοκληρωμένου κυκλώματος διεπαφών μερών MAX3232EEAE+ rs-232 αεροπορίας - ανώτατα 5,5 Β

Περιγραφές των μερών αεροπορίας:

Το MAX3222E/MAX3232E/MAX3237E/MAX3241E/+3.0V-τροφοδοτημένες MAX3246E συσκευές διεπαφών επικοινωνιών EIA/TIA-232 και V.28/V.24 χαρακτηρίζει τη χαμηλής ισχύος κατανάλωση, τις υψηλές ικανότητες στοιχείο-ποσοστού, και την ενισχυμένη προστασία ηλεκτροστατικός-απαλλαγής (ESD). Η ενισχυμένη δομή ESD προστατεύει όλα τα αποτελέσματα συσκευών αποστολής σημάτων και τις εισαγωγές δεκτών σε ±15kV χρησιμοποιώντας την απαλλαγή κενών αέρος IEC 1000-4-2, ±8kV χρησιμοποιώντας την απαλλαγή επαφών IEC 1000-4-2 (±9kV για MAX3246E), και ±15kV χρησιμοποιώντας το πρότυπο ανθρώπινου σώματος. Οι I/O καρφίτσες λογικής και δεκτών του MAX3237E προστατεύονται στα ανωτέρω πρότυπα, ενώ οι καρφίτσες παραγωγής συσκευών αποστολής σημάτων προστατεύονται σε ±15kV χρησιμοποιώντας το πρότυπο ανθρώπινου σώματος.

Ένα ιδιόκτητο στάδιο παραγωγής συσκευών αποστολής σημάτων χαμηλός-εγκατάλειψης παραδίδει την αληθινή απόδοση rs-232 από ένα +3.0V στην παροχή ηλεκτρικού ρεύματος +5.5V, χρησιμοποιώντας μια εσωτερική διπλή αντλία δαπανών. Η αντλία δαπανών απαιτεί μόνο τέσσερις μικρούς πυκνωτές 0.1μF για τη λειτουργία από έναν ανεφοδιασμό +3.3V. Κάθε συσκευή εγγυάται τη λειτουργία στα ποσοστά στοιχείων του 250kbps διατηρώντας rs-232 επίπεδα παραγωγής. Το MAX3237E εγγυάται τη λειτουργία σε 250kbps στον κανονικό λειτουργούντα τρόπο και 1Mbps στο λειτουργούντα τρόπο MegaBaud™, διατηρώντας τα RS-232-υποχωρητικά επίπεδα παραγωγής.

Το MAX3222E/MAX3232E έχει δύο δέκτες και δύο συσκευές αποστολής σημάτων. Το MAX3222E χαρακτηρίζει έναν τρόπο κλεισίματος 1μA που μειώνει την κατανάλωση ισχύος στα με μπαταρίες φορητά συστήματα. Οι δέκτες MAX3222E παραμένουν ενεργοί στον τρόπο κλεισίματος, που επιτρέπει τον έλεγχο των εξωτερικών συσκευών καταναλώνοντας μόνο 1μA του ρεύματος ανεφοδιασμού. Το MAX3222E και το MAX3232E είναι καρφίτσα, συσκευασία, και λειτουργικά συμβατό σύστημα με το βιομηχανικά τυποποιημένο MAX242 και MAX232, αντίστοιχα.

Το MAX3241E/MAX3246E είναι πλήρεις τμηματικοί λιμένες (τρεις οδηγοί/πέντε δέκτες) που σχεδιάζονται για το σημειωματάριο και subnotebook τους υπολογιστές. Το MAX3237E (πέντε οδηγοί τρεις δέκτες) είναι ιδανικό για τις περιφερειακές εφαρμογές που απαιτούν τη γρήγορη μεταφορά δεδομένων. Αυτές οι συσκευές χαρακτηρίζουν έναν τρόπο κλεισίματος στον οποίο όλοι οι δέκτες παραμένουν ενεργοί, καταναλώνοντας μόνο 1μA (MAX3241E/MAX3246E) ή 10nA (MAX3237E).

Το MAX3222E, το MAX3232E, και το MAX3241E είναι διαθέσιμα στην εξοικονόμηση χώρου ΈΤΣΙ, τις συσκευασίες SSOP, TQFN και TSSOP. Το MAX3237E προσφέρεται σε μια συσκευασία SSOP. Το MAX3246E προσφέρεται στην εξαιρετικά-μικρή συσκευασία 6 X 6 UCSP™.

Χαρακτηριστικά γνωρίσματα των μερών αεροπορίας:

• Για τις διαστημικός-περιορισμένες εφαρμογές
• • MAX3228E/MAX3229E: ±15kV ESD-που προστατεύεται,
• +2.5V σε +5.5V, rs-232 πομποδέκτες σε UCSP
• Για τις εφαρμογές χαμηλής τάσης ή καλωδίων στοιχείων
• • MAX3380E/MAX3381E: +2.35V σε +5.5V, 1μA,
• 2Tx/2Rx, rs-232 πομποδέκτες με ±15kV
• • ESD-προστατευμένες καρφίτσες I/O και λογικής

Προδιαγραφές των μερών αεροπορίας:
