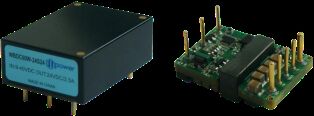

FWD-60W-48S DC Power Module προσφέροντας 1500 VDC Isolation Ultra Compact Size Κατάλληλο για εφαρμογές αεροπορίας

  • FWD-60W-48S DC Power Module Offering 1500 VDC Isolation Ultra Compact Size Suitable for Aviation Applications
Τόπος καταγωγής Κίνα
Μάρκα Forward
Αριθμό μοντέλου Σειρά FWD-60W-48S
Ποσότητα παραγγελίας min 1
Χρόνος παράδοσης 5-8 εργάσιμες
Όροι πληρωμής L/C,T/T
Δυνατότητα προσφοράς 10000/έτος
Λεπτομέρειες
Είσοδος (VDC) 18~75V Μέγεθος 35,4 × 25,1 × 12,7 χιλιοστά
Κύκλος θερμοκρασίας -55～ + 125℃, 10 φορές βάρος 31 γρ
μέθοδος ψύξης Συναγωγή, εξαναγκασμένη ψύξη αέρα, αγωγιμότητα Προστασία Ανθεκτικό στην υγρασία, ανθεκτικό σε ψεκασμό αλατιού, ανθεκτικό στη μούχλα
Επισημαίνω

Μονάδα Τροφοδοσίας DC DC 60 Watt

,

Μονάδα Τροφοδοσίας DC DC για Εφαρμογές Αεροναυπηγικής
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Σειρά FWD-60W-48S 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
Βασικά Χαρακτηριστικά
  • Υψηλή Απόδοση: 90%
  • Μέγιστη Ισχύς Εξόδου: Έως 60W
  • Απομόνωση Εισόδου/Εξόδου: 1500VDC
  • Εξαιρετικά συμπαγές μέγεθος: 35,4 * 25,1 * 12,7 mm
  • Υψηλή αξιοπιστία: Χωρίς εσωτερικούς πυκνωτές αλουμινίου και τανταλίου
  • Προστασία από υπερένταση, υπέρταση και βραχυκύκλωμα
  • Εφαρμογές: Βιομηχανικός έλεγχος, ραντάρ, έλεγχος πυρός, ενσωματωμένο σε πυραύλους, συστήματα επικοινωνιών
Προδιαγραφές Μοντέλων
Μοντέλο Είσοδος (VDC) Έξοδος (VDC) Ρεύμα Εξόδου Κυμάτωση Vp-p Απόδοση Μέγεθος
FWD-60W-48S3R3 18-75V 3,3V 12A 80mV 87% 35,4*25,1*12,7
FWD-60W-48S05 18-75V 5V 12A 80mV 88% 35,4*25,1*12,7
FWD-60W-48S06 18-75V 6V 10A 80mV 88% 35,4*25,1*12,7
FWD-60W-48S08 18-75V 8V 7,5A 100mV 88,50% 35,4*25,1*12,7
FWD-60W-48S12 18-75V 12V 5A 100mV 90% 35,4*25,1*12,7
FWD-60W-48S15 18-75V 15V 4A 100mV 90% 35,4*25,1*12,7
FWD-60W-48S24 18-75V 24V 2,5A 100mV 89% 35,4*25,1*12,7
FWD-60W-48S28 18-75V 28V 2,14A 100mV 89% 35,4*25,1*12,7
FWD-60W-48S48 18-75V 48V 1,25A 200mV 89% 35,4*25,1*12,7
Σημαντικές Σημειώσεις
Όλα τα δεδομένα δοκιμάζονται στους +25°C εκτός αν ορίζεται διαφορετικά, υπό ονομαστική είσοδο/έξοδο, πλήρες φορτίο και καθαρό ωμικό φορτίο.
Επικοινωνήστε μαζί μας για απαιτήσεις προσαρμοσμένης τάσης εξόδου.
Τα μοντέλα με την κατάληξη "N" υποδεικνύουν αρνητική λογική, διαμόρφωση φλάντζας-R.
Κανόνες ονοματοδοσίας για την κατάληξη συν-Μ (-55 βαθμοί ενεργοποίησης): N-R-M
Παράμετροι Εισόδου
Παράμετρος Εισόδου Σημείωση Ελάχ. Τυπ. Μέγ. Μονάδα
Εύρος τάσης εισόδου 48Vin 18 48 75 VDC
Τάση αιχμής εισόδου Παροδική (1s)

80 VDC
Τάση ενεργοποίησης
16,5 17,2 18 VDC
Τάση απενεργοποίησης
16,3 16,7 17 VDC
Ρεύμα εισόδου χωρίς φορτίο Έξοδος χωρίς φορτίο 48Vin
50
mA
Φιλτράρισμα εισόδου/εξόδου Τύπου Πι Πολλαπλών επιπέδων
Λογική ενεργοποίησης Θετική λογική: Ενεργοποίηση (Περιφερειακό ενεργοποίησης ανοιχτό), Απενεργοποίηση (Περιφερειακό ενεργοποίησης βραχυκυκλωμένο)
Αρνητική λογική: Απενεργοποίηση (Περιφερειακό ενεργοποίησης ανοιχτό), Ενεργοποίηση (Περιφερειακό ενεργοποίησης βραχυκυκλωμένο)

Γενικές Προδιαγραφές
Γενική Προδιαγραφή Σημείωση Ελάχ. Τυπ. Μέγ. Μονάδα
Τάση απομόνωσης εισόδου/εξόδου
1500

VDC
Τάση απομόνωσης εισόδου/περιβλήματος
1500

VDC
Τάση απομόνωσης εξόδου/περιβλήματος
500

VDC
Αντίσταση μόνωσης DC500V 100

MΩ
Συχνότητα μεταγωγής
280 330 350 kHz
Θερμοκρασία λειτουργίας
-40
100 °C
Θερμοκρασία αποθήκευσης
-55
125 °C
Προστασία Ανθεκτικό στην υγρασία, ανθεκτικό στο αλάτι, ανθεκτικό στη μούχλα

Μέγεθος
35,4 * 25,1 * 12,7 mm
Μέθοδος ψύξης Συναγωγή, ψύξη με εξαναγκασμένο αέρα, αγωγιμότητα

Βάρος
31 g
Πρότυπα Δοκιμών Επιλογής
Θέμα Δοκιμής Μέθοδος Συνθήκη Δοκιμής Βιομηχανικός Βαθμός Βαθμός
Εσωτερική οπτική επιθεώρηση GJB548B, 2017.1
100% 100%
Αποθήκευση σε υψηλή θερμοκρασία GJB150.3A +125°C, 48h
100%
Αποθήκευση σε χαμηλή θερμοκρασία GJB150.3A -55°C, 48h
100%
Κύκλος θερμοκρασίας GJB548B, 1010.1 -55~+125°C, 10 φορές
100%
Δοκιμή ενδιάμεσης τάσης - Tc = +25°C
100%
Εγκαύριο
Tc = +85°C, 48h Τυχαίος έλεγχος 100%
Τελική ηλεκτρική δοκιμή Προδιαγραφή προϊόντος -40°C, +25°C, +85°C (Tc) 100% 100%
Εξωτερική οπτική επιθεώρηση GJB548B, 2009.1
100% 100%
Φυσικές Διαστάσεις
Μέγεθος: 33,2mm (μήκος) * 22,8mm (πλάτος) * 9,1mm (ύψος)
FWD-60W-48S DC Power Module προσφέροντας 1500 VDC Isolation Ultra Compact Size Κατάλληλο για εφαρμογές αεροπορίας 0
Διαμόρφωση ακροδεκτών
Ακροδέκτης Σύμβολο Λειτουργία
1 Vi- Είσοδος αρνητική
2 EN Τερματικό ελέγχου
3 Vi+ Είσοδος θετική
4 Vo+ Έξοδος θετική
5 S+ Θετικό τερματικό ανίχνευσης
6 Trim Τερματικό ρύθμισης τάσης
7 S- Αρνητικό τερματικό ανίχνευσης
8 Vo- Έξοδος αρνητική
