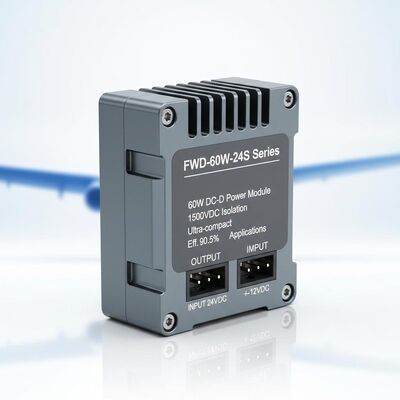

FWD-60W-24S σειράς 60W DC-DC μονάδα ισχύος με 1500VDC απομόνωση, υπερ-συγκεντρωτικό μέγεθος και υψηλή απόδοση 90,5% για εφαρμογές αεροπορίας

  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
Τόπος καταγωγής Κίνα
Μάρκα Forward
Αριθμό μοντέλου Σειρά FWD-60W-24S
Ποσότητα παραγγελίας min 1
Χρόνος παράδοσης 5-8 εργάσιμες
Όροι πληρωμής L/C,T/T
Δυνατότητα προσφοράς 10000/έτος

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Αν έχετε οποιοδήποτε πρόβλημα, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Είσοδος (VDC) 9~40V μέγεθος 35,4 × 25,1 × 12,7 χιλιοστά
Κύκλος θερμοκρασίας -55～ + 125℃, 10 φορές Βάρος 31G
Μέθοδος Ψύξης Συναγωγή, εξαναγκασμένη ψύξη αέρα, αγωγιμότητα Προστασία Ανθεκτικό στην υγρασία, ανθεκτικό σε ψεκασμό αλατιού, ανθεκτικό στη μούχλα
Επισημαίνω

1500VDC Μονάδα ισχύος DC-DC απομόνωσης

,

Υπερ-σύνθετο μέγεθος αεροπορικής μονάδας ισχύος

,

Υψηλή απόδοση 90
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μονάδα ισχύος συνεχούς ρεύματος FWD-60W-24S σειράς 60W
FWD-60W-24S σειρά 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE με απομόνωση 1500VDC και εξαιρετικά συμπαγές σχεδιασμό για απαιτητικές εφαρμογές αεροπορίας.
Βασικά χαρακτηριστικά
  • Υψηλή αποδοτικότητα: 90,5%
  • Μέγιστη ισχύς εξόδου: έως 60W
  • Απομόνωση εισόδου/εξόδου: 1500VDC
  • Υπερ-σκληρό μέγεθος: 35,4 × 25,1 × 12,7 mm
  • Υψηλή αξιοπιστία: Δεν υπάρχουν εσωτερικοί ηλεκτρολυτικοί πυκνωτές αλουμινίου και ταντάλλου
  • Προστασία από υπερστροφή, υπερφόρτιση και βραχυκυκλώματα
  • Εφαρμογές: Στρατιωτική έρευνα, Βιομηχανικός έλεγχος, ραντάρ, έλεγχος πυρός, πυραυλοφόρα, συστήματα επικοινωνίας
Προδιαγραφές μοντέλου
Σχήμα Εισαγωγή (VDC) Εκπομπή (VDC) ρεύμα εξόδου Ripple Vp-p Αποτελεσματικότητα Μέγεθος
WBDC60W-24S3R39-40V3.3V12Α80mV870,5%35.4*25.1*12.7
WBDC60W-24S059-40V5V12Α80mV88%35.4*25.1*12.7
WBDC60W-24S069-40V6V10Α80mV88%35.4*25.1*12.7
WBDC60W-24S089-40V8V7.5Α100mV89%35.4*25.1*12.7
WBDC60W-24S129-40V12V5Α100mV900,5%35.4*25.1*12.7
WBDC60W-24S159-40V15V4Α100mV90%35.4*25.1*12.7
WBDC60W-245S249-40V24V2.5Α100mV880,5%35.4*25.1*12.7
WBDC60W-24S289-40V28V2.14Α100mV880,5%35.4*25.1*12.7
WBDC60W-24S329-40V32V1.87Α200mV89%35.4*25.1*12.7
WBDC60W-24S369-40V36V1.66Α200mV89%35.4*25.1*12.7
WBDC60W-24S489-40V48V1.25Α200mV880,5%35.4*25.1*12.7
Όλα τα δεδομένα υποβάλλονται σε δοκιμή σε θερμοκρασία +25 °C, εκτός εάν ορίζεται διαφορετικά, σε ονομαστική είσοδο/έκδοση, πλήρες φορτίο και καθαρό αντίσταση.
Επικοινωνήστε μαζί μας για τις απαιτήσεις εξόδου τάσης.
Τα μοντέλα με το "N" υποδεικνύουν αρνητική λογική, διαμόρφωση φλάντζας-R.
Κανόνες ονοματοδότησης με επιθετικό συν-Μ (ενεργοποίηση -55 μοίρες): N-R-M
Παράμετροι εισόδου
Παράμετρος εισόδου Σημείωση Ελάχιστο Τυπικό Μαξ Μονάδα
Πεδίο τάσης εισόδου24Vin92440ΔΕΔ
Η τάση εισόδου υπερβολικής τάσηςΠερνές (1s)50ΔΕΔ
Ανοίξτε την τάση7.68.29ΔΕΔ
Κλείστε την τάση.6.778ΔΕΔ
Χωρίς ρεύμα εισόδου φορτίουΈξοδος χωρίς φορτίο 24Vin65mA
Φίλτραση εισόδου/εξόδουπ τύποςΠολυεπίπεδο
Ενεργοποιήστε λογικήΘετική λογική: ενεργοποίηση (ενεργοποίηση ανοικτής καρφίτσας), απενεργοποίηση (ενεργοποίηση συντομευμένης καρφίτσας)
Αρνητική λογική: Εξόπλωση εκτός (Ενεργοποίηση ανοικτής πινής), Εξόπλωση επάνω (Ενεργοποίηση συντόμευσης πινής)
Γενικές προδιαγραφές
Γενικές προδιαγραφές Σημείωση Ελάχιστο Τυπικό Μαξ Μονάδα
Η τάση απομόνωσης εισόδου/εξόδου1500ΔΕΔ
Η τάση εισόδου/μόνωσης του σπιτιού1500ΔΕΔ
Η τάση εξόδου/μόνωσης του σπιτιού500ΔΕΔ
Αντίσταση μόνωσηςDC500V100MΩ
Συχνότητα εναλλαγής240330350kHz
Θερμοκρασία λειτουργίας-40100°C
Θέρμανση αποθήκευσης-55125°C
Προστασία.Ανθεκτικότητα σε υγρασία, ανθεκτικότητα σε σπρέι αλατιού, ανθεκτικότητα σε μούχλα
Μέγεθος35.4 * 25.1 * 12.7χμ
Μέθοδος ψύξηςΣυγκέντρωση, αναγκαστική ψύξη αέρα, αγωγία
Βάρος31g
Πρότυπα δοκιμών επιλογής
Έργο δοκιμής Μέθοδος Συνθήκη δοκιμής Βιομηχανική ποιότητα Στρατιωτική βαθμίδα
Εσωτερική οπτική επιθεώρησηGJB548B, 2017.1100%100%
Αποθήκευση υψηλής θερμοκρασίαςGJB150.3A+125°C, 48 ώρες100%
Αποθήκευση χαμηλής θερμοκρασίαςGJB150.3A-55°C, 48 ώρες100%
Κύκλος θερμοκρασίαςGJB548B, 1010.1-55°+125°C, 10 φορές100%
Δοκιμή ενδιάμεσης τάσης-Tc = +25°C100%
ΕγκατάστασηTc = +85°C, 48 ώρεςΤυχαίος έλεγχος100%
Τελική ηλεκτρική δοκιμήΠροδιαγραφή του προϊόντος-40°C, +25°C, +85°C (Tc)100%100%
Εξωτερική οπτική επιθεώρησηGJB548B, 2009.1100%100%

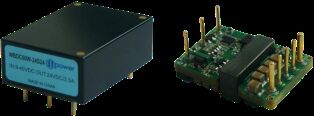

Φυσικές Διαστάσεις
Μέγεθος: 33,2 mm (μήκους) × 22,8 mm (εύρος) × 9,1 mm (ύψος)
FWD-60W-24S σειράς 60W DC-DC μονάδα ισχύος με 1500VDC απομόνωση, υπερ-συγκεντρωτικό μέγεθος και υψηλή απόδοση 90,5% για εφαρμογές αεροπορίας 0
Διαμόρφωση πιν
Πινάκια Σύμβολο Λειτουργία
1Βι-Εισαγωγή αρνητική
2ΕπικεφαλήςΤμήμα ελέγχου
3Vi+Εισαγωγή θετική
4Vo+Αποτελεστικό θετικό
5S+Η ανίχνευση είναι θετική.
6ΤρίμΤέλος ρύθμισης τάσης
7- Τι;Αρνητικό στο τέλος της ανίχνευσης
8Βό-Αρνητική απόδοση
