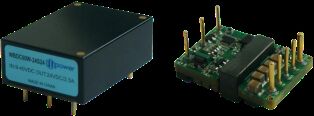

Μοντέλο ισχύος συνεχούς ρεύματος 100W FWD-100W-28S σειράς με 1500VDC απομόνωση και υπερ-συμπίεστο μέγεθος για υψηλής απόδοσης εφαρμογές αεροπορίας
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Forward |
| Αριθμό μοντέλου | Σειρά FWD-100W-48S |
| Ποσότητα παραγγελίας min | 1 |
| Χρόνος παράδοσης | 5-8 εργάσιμες |
| Όροι πληρωμής | L/C,T/T |
| Δυνατότητα προσφοράς | 10000/έτος |
Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
ΣΚΑΥΠΕ: sales10@aixton.com
Αν έχετε οποιοδήποτε πρόβλημα, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.
xΛεπτομέρειες
| Είσοδος (VDC) | 36~75V | μέγεθος | 35,4 × 25,1 × 12,7 χιλιοστά |
|---|---|---|---|
| Κύκλος θερμοκρασίας | -55～ + 125℃, 10 φορές | Βάρος | 31G |
| Μέθοδος Ψύξης | Συναγωγή, εξαναγκασμένη ψύξη αέρα, αγωγιμότητα | Προστασία | Ανθεκτικό στην υγρασία, ανθεκτικό σε ψεκασμό αλατιού, ανθεκτικό στη μούχλα |
| Επισημαίνω | 1500VDC Μονάδα ισχύος DC-DC απομόνωσης,Υπερ-σύνθετο μέγεθος αεροπορικής μονάδας ισχύος,Υψηλή απόδοση 90 |
||
Περιγραφή προϊόντων
Η σειρά FWD-100W-48S 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
Βασικά χαρακτηριστικά
- Υψηλή αποδοτικότητα: 90,5%
- Μέγιστη ισχύς εξόδου: έως 100W
- Απομόνωση εισόδου/εξόδου: 1500VDC
- Υπερ-σκληρό μέγεθος: 35,4 * 25,1 * 12,7 mm
- Υψηλή αξιοπιστία: Δεν υπάρχουν εσωτερικοί ηλεκτρολυτικοί πυκνωτές αλουμινίου και ταντάλλου
- Προστασία από υπερστροφή, υπερφόρτιση και βραχυκυκλώματα
- Εφαρμογές: Στρατιωτικές έρευνες, Βιομηχανικός έλεγχος, ραντάρ, έλεγχος πυρός, πυραυλοφόρα, συστήματα επικοινωνίας
Προδιαγραφές μοντέλου
| Σχήμα | Εισαγωγή (VDC) | Εκπομπή (VDC) | ρεύμα εξόδου | Ripple Vp-p | Αποτελεσματικότητα | Μέγεθος |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36-75V | 5V | 16Α | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC100W-48S12 | 36-75V | 12V | 8.33Α | 100mV | 890,5% | 35.4*25.1*12.7 |
| WBDC100W-48S15 | 36-75V | 15V | 6.66Α | 100mV | 900,5% | 35.4*25.1*12.7 |
| WBDC100W-485S24 | 36-75V | 24V | 4.16Α | 150mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-48S28 | 36-75V | 28V | 3.57Α | 150mV | 89% | 35.4*25.1*12.7 |
Σημαντικές σημειώσεις
Όλα τα δεδομένα υποβάλλονται σε δοκιμή σε θερμοκρασία +25 °C, εκτός εάν ορίζεται διαφορετικά, σε ονομαστική είσοδο/έκδοση, πλήρες φορτίο και καθαρό αντίσταση.
Επικοινωνήστε μαζί μας για τις απαιτήσεις εξόδου τάσης.
Τα μοντέλα με το "N" υποδεικνύουν αρνητική λογική, διαμόρφωση φλάντζας-R.
Κανόνες ονοματοδότησης με επιθετικό συν-Μ (ενεργοποίηση -55 μοίρες): N-R-M
Παράμετροι εισόδου
| Παράμετρος εισόδου | Σημείωση | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
|---|---|---|---|---|---|
| Πεδίο τάσης εισόδου | 48Vin | 36 | 48 | 75 | ΔΕΔ |
| Η τάση εισόδου υπερβολικής τάσης | Περνές (1s) | 80 | ΔΕΔ | ||
| Ανοίξτε την τάση | 33.6 | ΔΕΔ | |||
| Κλείστε την τάση. | 33.1 | ΔΕΔ | |||
| Χωρίς ρεύμα εισόδου φορτίου | Έξοδος χωρίς φορτίο 24Vin | 110 | mA | ||
| Φίλτραση εισόδου/εξόδου | π τύπος | Πολυεπίπεδο | |||
| Ενεργοποιήστε λογική | Θετική λογική: ενεργοποίηση (ενεργοποίηση ανοικτής καρφίτσας), απενεργοποίηση (ενεργοποίηση συντομευμένης καρφίτσας) Αρνητική λογική: Εξόπλωση εκτός (Ενεργοποιήστε ανοιχτή πένα), Εξόπλωση επάνω (Ενεργοποιήστε συντομευμένη πένα) |
||||
Γενικές προδιαγραφές
| Γενικές προδιαγραφές | Σημείωση | Ελάχιστο | Τυπικό | Μαξ | Μονάδα |
| Εισαγωγή/Εξαγωγή | 1500 | ΔΕΔ | |||
| Η τάση απομόνωσης | |||||
| Εισαγωγή/εξωτερική επικάλυψη | 1500 | ΔΕΔ | |||
| Αποδόσεις/εξωτερική επικάλυψη | 500 | ΔΕΔ | |||
| Αντίσταση μόνωσης | Δ.Σ.500V | 100 | MΩ | ||
| Συχνότητα εναλλαγής | 200 | 320 | 400 | Khz | |
| Θερμοκρασία λειτουργίας | -40 | 100 | °C | ||
| Αποθήκευση θερμοκρασία | -55 | 125 | °C | ||
| Προστατευτικές ιδιότητες | Ανθεκτικό στη υγρασία, σε αλατιστοξία και σε μούχλα | ||||
| Εξωτερικές διαστάσεις | 35.4 × 25. 1 × 12.7(Α ×W ×H) | χμ | |||
| Μέθοδος ψύξης | Συγκέντρωση, αναγκαστική ψύξη αέρα, αγωγία | ||||
| Βάρος | 31 | g | |||
| Έργο δοκιμής | Μέθοδος | Συνθήκη δοκιμής | Βιομηχανική ποιότητα | Στρατιωτική βαθμίδα |
|---|---|---|---|---|
| Εσωτερική οπτική επιθεώρηση | GJB548B, 2017.1 | 100% | 100% | |
| Αποθήκευση υψηλής θερμοκρασίας | GJB150.3A | +125°C, 48 ώρες | 100% | |
| Αποθήκευση χαμηλής θερμοκρασίας | GJB150.3A | -55°C, 48 ώρες | 100% | |
| Κύκλος θερμοκρασίας | GJB548B, 1010.1 | -55°+125°C, 10 φορές | 100% | |
| Δοκιμή ενδιάμεσης τάσης | - | Tc = +25°C | 100% | |
| Εγκατάσταση | Tc = +85°C, 48 ώρες | Τυχαίος έλεγχος | 100% | |
| Τελική ηλεκτρική δοκιμή | Προδιαγραφή του προϊόντος | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Εξωτερική οπτική επιθεώρηση | GJB548B, 2009.1 | 100% | 100% |
Φυσικές Διαστάσεις
Μέγεθος: 33,2 mm (μήκος) * 22,8 mm (μέγεθος) * 9,1 mm (ύψος)
Διαμόρφωση πιν
| Πινάκια | Σύμβολο | Λειτουργία |
|---|---|---|
| 1 | Βι- | Εισαγωγή αρνητική |
| 2 | Επικεφαλής | Τμήμα ελέγχου |
| 3 | Vi+ | Εισαγωγή θετική |
| 4 | Vo+ | Αποτελεστικό θετικό |
| 5 | S+ | Η ανίχνευση είναι θετική. |
| 6 | Τρίμ | Τέλος ρύθμισης τάσης |
| 7 | - Τι; | Αρνητικό στο τέλος της ανίχνευσης |
| 8 | Βό- | Αρνητική απόδοση |
