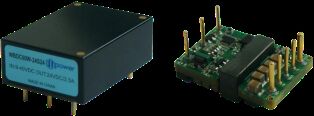

FWD-100W-28S σειρά 100W DC-DC μονάδα ισχύος με 1500VDC απομόνωση Υπερ-συγκινημένο μέγεθος και υψηλή απόδοση για εφαρμογές αεροπορίας

Τόπος καταγωγής	Κίνα
Μάρκα	Forward
Αριθμό μοντέλου	Σειρά FWD-100W-28S
Ποσότητα παραγγελίας min	1
Χρόνος παράδοσης	5-8 εργάσιμες
Όροι πληρωμής	L/C,T/T
Δυνατότητα προσφοράς	10000/έτος

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

ΣΚΑΥΠΕ: sales10@aixton.com

Αν έχετε οποιοδήποτε πρόβλημα, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

Λεπτομέρειες

Είσοδος (VDC)	16~40V	μέγεθος	35,4 × 25,1 × 12,7 χιλιοστά
Κύκλος θερμοκρασίας	-55～ + 125℃, 10 φορές	Βάρος	31G
Μέθοδος Ψύξης	Συναγωγή, εξαναγκασμένη ψύξη αέρα, αγωγιμότητα	Προστασία	Ανθεκτικό στην υγρασία, ανθεκτικό σε ψεκασμό αλατιού, ανθεκτικό στη μούχλα
Επισημαίνω	Μονάδα ισχύος απομόνωσης 1500VDC , Μονάδα ισχύος DC-DC εξαιρετικά συμπαγούς μεγέθους , Μονάδα ισχύος υψηλής απόδοσης

Αφήστε ένα μήνυμα

Περιγραφή προϊόντων

Μοντέλο ισχύος συνεχούς ρεύματος FWD-100W-28S σειράς 100W

Υπερ-σκληρή μονάδα ισχύος DC-DC 1/16 τούβλων με απομόνωση 1500VDC, σχεδιασμένη για απαιτητικές αεροπορικές και στρατιωτικές εφαρμογές.

Βασικά χαρακτηριστικά

Υψηλή αποδοτικότητα: Μέχρι 90,3%
Μέγιστη ισχύς εξόδου: 100W
Απομόνωση εισόδου/εξόδου: 1500VDC
Υπερ-σκληρό Μέγεθος: 35,4 × 25,1 × 12,7 mm
Υψηλή αξιοπιστία: Δεν υπάρχουν εσωτερικοί ηλεκτρολυτικοί πυκνωτές αλουμινίου ή ταντάλου
Ολοκληρωμένη προστασία: προστασία από υπερστροφή, υπερστρόφωση και βραχυκύκλωμα
Εφαρμογές: Στρατιωτική έρευνα, βιομηχανικός έλεγχος, ραντάρ, έλεγχος πυρός, πυραυλικά συστήματα και συστήματα επικοινωνίας

Προδιαγραφές μοντέλου

Σχήμα	Εισαγωγή (VDC)	Εκπομπή (VDC)	ρεύμα εξόδου	Ripple Vp-p	Αποτελεσματικότητα	Μέγεθος
WBDC100W-28S3R3	16-40V	3.3V	20Α	80mV	88%	35.4×25.1×12.7
WBDC100W-28S05	16-40V	5V	20Α	80mV	88%	35.4×25.1×12.7
WBDC100W-28S08	16-40V	8V	125Α	100mV	89%	35.4×25.1×12.7
WBDC100W-28S012	16-40V	12V	8.33Α	100mV	900,3%	35.4×25.1×12.7
WBDC100W-28S15	16-40V	15V	6.66Α	100mV	90%	35.4×25.1×12.7
WBDC100W-28S24	16-40V	24V	4.16Α	150mV	90%	35.4×25.1×12.7
WBDC100W-28S28	16-40V	28V	3.57Α	150mV	89%	35.4×25.1×12.7
WBDC100W-28S32	16-40V	32V	3.12Α	100mV	89%	35.4×25.1×12.7
WBDC100W-28S36	16-40V	36V	2.77Α	200mV	89%	35.4×25.1×12.7

Σημαντικές σημειώσεις

Όλα τα δεδομένα υποβάλλονται σε δοκιμή σε θερμοκρασία +25 °C, εκτός εάν ορίζεται διαφορετικά, σε ονομαστική είσοδο/έκδοση, πλήρες φορτίο και καθαρό αντίσταση.

Επικοινωνήστε μαζί μας για τις απαιτήσεις εξόδου τάσης.

Τα μοντέλα με το "N" υποδεικνύουν αρνητική λογική, διαμόρφωση φλάντζας-R.

Κανόνες ονοματοδότησης με επιθετικό συν-Μ (ενεργοποίηση -55 μοίρες): N-R-M

Παράμετροι εισόδου

Παράμετρος εισόδου	Σημείωση	Ελάχιστο	Τυπικό	Μαξ	Μονάδα
Πεδίο τάσης εισόδου	28Vin	16	28	40	ΔΕΔ
Η τάση εισόδου υπερβολικής τάσης	Περνές (1s)			50	ΔΕΔ
Ανοίξτε την τάση		14	15	16	ΔΕΔ
Κλείστε την τάση.		13	14	15	ΔΕΔ
Χωρίς ρεύμα εισόδου φορτίου	Έξοδος χωρίς φορτίο 48Vin		110		mA
Φίλτραση εισόδου/εξόδου	π τύπος	Πολυεπίπεδο

Ενεργοποίηση λογικής: θετική λογική - ενεργοποίηση (ενεργοποίηση ανοικτής καρφίτσας), απενεργοποίηση (ενεργοποίηση συντομευμένης καρφίτσας)
Αρνητική λογική - Εξόπλωση εκτός (Ενεργοποίηση ανοικτής καρφίτσας), Εξόπλωση επάνω (Ενεργοποίηση συντομευμένης καρφίτσας)

Γενικές προδιαγραφές

Γενικές προδιαγραφές	Σημείωση	Ελάχιστο	Τυπικό	Μαξ	Μονάδα
Η τάση απομόνωσης εισόδου/εξόδου		1500			ΔΕΔ
Η τάση εισόδου/μόνωσης του σπιτιού		1500			ΔΕΔ
Η τάση εξόδου/μόνωσης του σπιτιού		500			ΔΕΔ
Αντίσταση μόνωσης	DC500V	100			MΩ
Συχνότητα εναλλαγής		200	320	4000	kHz
Θερμοκρασία λειτουργίας		-40		100	°C
Θέρμανση αποθήκευσης		-55		125	°C
Προστασία.	Ανθεκτικότητα σε υγρασία, ανθεκτικότητα σε σπρέι αλατιού, ανθεκτικότητα σε μούχλα
Μέγεθος		35.4 × 25.1 × 12.7			χμ
Μέθοδος ψύξης	Συγκέντρωση, αναγκαστική ψύξη αέρα, αγωγία
Βάρος		31			g

Πρότυπα δοκιμών επιλογής

Έργο δοκιμής	Μέθοδος	Συνθήκη δοκιμής	Βιομηχανική ποιότητα	Στρατιωτική βαθμίδα
Εσωτερική οπτική επιθεώρηση	GJB548B, 2017.1		100%	100%
Αποθήκευση υψηλής θερμοκρασίας	GJB150.3A	+125°C, 48 ώρες		100%
Αποθήκευση χαμηλής θερμοκρασίας	GJB150.3A	-55°C, 48 ώρες		100%
Κύκλος θερμοκρασίας	GJB548B, 1010.1	-55°+125°C, 10 φορές		100%
Δοκιμή ενδιάμεσης τάσης	-	Tc = +25°C		100%
Εγκατάσταση		Tc = +85°C, 48 ώρες	Τυχαίος έλεγχος	100%
Τελική ηλεκτρική δοκιμή	Προδιαγραφή του προϊόντος	-40°C, +25°C, +85°C (Tc)	100%	100%
Εξωτερική οπτική επιθεώρηση	GJB548B, 2009.1		100%	100%

Φυσικές Διαστάσεις

Μέγεθος: 33,2 mm (μήκους) × 22,8 mm (εύρος) × 9,1 mm (ύψος)

Διάγραμμα διαμόρφωσης καρφίτ

Διαμόρφωση πιν

Πινάκια	Σύμβολο	Λειτουργία
1	Βι-	Εισαγωγή αρνητική
2	Επικεφαλής	Τμήμα ελέγχου
3	Vi+	Εισαγωγή θετική
4	Vo+	Αποτελεστικό θετικό
5	S+	Η ανίχνευση είναι θετική.
6	Τρίμ	Τέλος ρύθμισης τάσης
7	- Τι;	Αρνητικό στο τέλος της ανίχνευσης
8	Βό-	Αρνητική απόδοση
