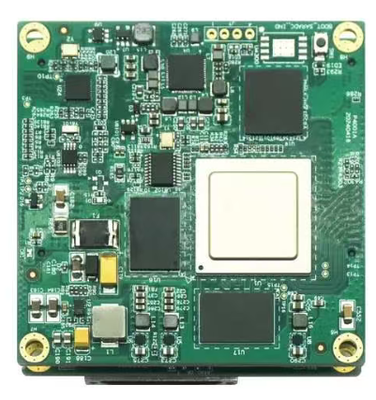

Το Ascend 310B High-Computing-Power Image Processing Board με ετερογενή αρχιτεκτονική και πλούσιους πόρους διεπαφής για εφαρμογές Edge AI

  • Ascend 310B High-Computing-Power Image Processing Board with Heterogeneous Architecture and Rich Interface Resources for Edge AI Applications
Τόπος καταγωγής Κίνα
Μάρκα Forward
Αριθμό μοντέλου FWD-310B
Ποσότητα παραγγελίας min 1
Χρόνος παράδοσης 5-8 εργάσιμες ημέρες
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 10000/έτος
Λεπτομέρειες
Επισημαίνω

Πίνακα επεξεργασίας εικόνας Ascend 310B

,

edge AI ετερογενής πλακέτα αρχιτεκτονικής

,

θερμική απεικόνιση μονοκοκλικό με πλούσια διεπαφές
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Ascend 310B High-Computing Power Image Processing Board για υπέρυθρες κάμερες / θερμικές μηχανές απεικόνισης
Επισκόπηση του προϊόντος
Αυτή η έξυπνη πλατφόρμα επεξεργασίας εικόνας έχει σχεδιαστεί για εφαρμογές edge-side, με ετερογενή αρχιτεκτονική που συνδυάζει τον επεξεργαστή Huawei Ascend 310 σειράς (ZXA41D20) και JFM7K230T FPGA.Χαρακτηρίζεται από υψηλή ολοκλήρωση, διαθεσιμότητα και επεκτασιμότητα,παρέχει αποτελεσματική έξυπνη υπολογιστική συμπερίληψη, παρέχοντας ταυτόχρονα γενικές δυνατότητες επεξεργασίας CPU και GPU με εξειδικευμένες λειτουργίες επεξεργασίας εικόνας και άφθονους πόρους διεπαφής.
Εφαρμογές
Η επιφάνεια αυτή χρησιμεύει ως βασικό συστατικό που ενσωματώνεται σε εξοπλισμό όπως αναζητητές, ηλεκτρο-οπτικές (EO) κάψουλες και τσιμουλκάνες / πύργους για παρατήρηση στόχων, στοχεύοντας,και αναγνώριση μέσω της ανάπτυξης διαφόρων εφαρμογών λογισμικού ή αλγοριθμικών προγραμμάτων.
Βασικά χαρακτηριστικά
  • Ετερογενής αρχιτεκτονική:Αρχιτεκτονική επεξεργασίας πολυπυρήνων CPU+NPU+GPU που ανταποκρίνεται στις απαιτήσεις συμπεράσματος AI στην άκρη, ενώ υποστηρίζει λειτουργίες CPU και GPU
  • Πλούσιοι πόροι διεπαφής:Ευρεία ποικιλία διεπαφών βίντεο και επικοινωνίας για διαφορετικές απαιτήσεις σεναρίων
  • Ειδική μονάδα επεξεργασίας εικόνων:Εργασίες προεπεξεργασίας εικόνας και κωδικοποίησης/αποκωδικοποίησης βίντεο με επιταχυνόμενο υλικό
  • Ευρύ πλαίσιο στήριξης:Υποστηρίζει τα κύρια μοντέλα νευρωνικών δικτύων και τα πλαίσια προγραμματισμού
  • Βελτιωμένη SWaP-C:Υψηλή ολοκλήρωση, εξαιρετικά συμπαγές συντελεστής σχήματος και οικονομική απόδοση
  • 100% εγχώρια προμήθεια συστατικών:Χρησιμοποιεί 100% εγχώρια εξαρτήματα για ανεξάρτητο έλεγχο και ασφάλεια της αλυσίδας εφοδιασμού
Βασικές προδιαγραφές απόδοσης
Εργασίες
  • Καταγραφή βίντεο SDI: εισαγωγή και απόκτηση βίντεο από πηγές μέσω διεπαφών SDI
  • Αγορά εικόνας CameraLink: Καταγραφή εικόνας από τυπικές βιομηχανικές κάμερες CameraLink
  • Διασύνδεση κάμερας MIPI CSI: άμεση απόκτηση εικόνας από τις ενότητες κάμερας MIPI CSI
  • Επικοινωνία κατά σειρά: ισχυρές δυνατότητες κατά σειρά επικοινωνίας (UART/RS-232/RS-422/RS-485)
  • Συνδεσιμότητα Ethernet: δυνατότητες επικοινωνίας Ethernet υψηλής ταχύτητας
  • Χρόνος εκτέλεσης συμπεράσματος μοντέλου: Βελτιωμένο περιβάλλον για συμπεράσματα τεχνητής νοημοσύνης που υποστηρίζουν δίκτυα YOLO, ResNet, ViT, LSTM, MobileNet και VGG
  • Κωδικοποίηση βίντεο: Κωδικοποίηση υλικού σε πραγματικό χρόνο στις μορφές H.265 (HEVC) και H.264 (AVC)
Διαμόρφωση βασικού υλικού
Διαμόρφωση Προδιαγραφές
CPU Ανέβα 310B, 4x TAISHAN V200M, 1,6 GHz
Εθνική ΕΤΑ 1x DaVinci V300 AI Core @ 1,0 GHz
INT8: 20 TOPS
ΕΠ16: 10 TFLOPS
Πίνακας επεξεργασίας ARM Mali G52 GPU Core
Επενδύσεις Τύπος JFM7K230T
Μνήμη RAM 12GB LPDDR4X (96-bit)
Ενσωματωμένη αποθήκευση 64MB SPI Flash
Κωδικοποίηση / αποκωδικοποίηση Αποκωδικοποίηση H.264/H.265: 40 κανάλια 1080P@30FPS, 4 κανάλια 4K@75FPS
Η κωδικοποίηση H.264/H.265: 20 κανάλια 1080P@30FPS, 3 κανάλια 4K@50FPS
Διασύνδεση υλικού
Διασύνδεση Προδιαγραφές Περιγραφή
Ηλεκτρική τροφοδοσία Συνεχή 12V ± 1V Μέγιστο ρεύμα: 2,5A· τυπικό: ~1,5A· μικροορθογώνια συνδέσμη
Εισαγωγή βίντεο 2 × SDI 3G-SDI, HD-SDI· έως 1920×1080@60fps· σύνδεσμοι SMA RF
Εισαγωγή βίντεο 1 × CameraLink 1x πλήρης ή 2x βάσης· μέγιστο 1280x1024@100fps· συνδέσεις SDR26
Εισαγωγή βίντεο 2× MIPI CSI Δύο διεπαφές MIPI CSI τεσσάρων λωρίδων· μικροσυσσωματικές συνδέσεις
Αποτύπωση βίντεο 2× Θύρες Ethernet Ηλεκτρονική διαπραγμάτευση Ethernet Gigabit, διεπαφές RJ45
USB 1 × USB 3.0 Τύπος C
Σειριακή θύρα 6 × RS422 6-Κανάλι 310B RS422 Σειριακή θύρα
Σειριακή θύρα 4× RS422 4 κανάλια FPGA RS422 σειριακή θύρα
Σειριακή θύρα 2 × UART Επαναχρησιμοποίηση 2 από τις 6 σειριακές θύρες 310B RS422
Προδιαγραφές του πίνακα
Ascend 310B Image Processing Board dimensional schematic diagram Ascend 310B Image Processing Board hardware interface layout
Μέγεθος εγκατάστασης: 140 mm (L) × 95 mm (W) (χωρίς συνδέσμους).
Προσαρμοστικότητα στο περιβάλλον
Θερμοκρασία λειτουργίας: -40°C έως +60°C
Υποστήριξη ανάπτυξης λογισμικού
Λογισμικό οδηγού
Όλοι οι βασικοί οδηγοί περιφερειακών συσκευών έχουν προσαρμοστεί και επαληθευτεί στο openEuler λειτουργικό σύστημα.Οι χρήστες μπορούν να διεξάγουν την ανάπτυξη στο επίπεδο εφαρμογής χρησιμοποιώντας τυπικές κλήσεις συστήματος χωρίς σύνθετες υποκείμενες ανησυχίες για τον οδηγό.
  • Οδηγός βασικού επεξεργαστή:Πλήρης προσαρμογή των οδηγών συστήματος Ascend 310B, συμπεριλαμβανομένης της διαχείρισης ισχύος, διαχείρισης ρολογιού και ελέγχου διακοπής
  • Δοκιμαστές εισόδου βίντεο:Προσαρμοσμένες διεπαφές SDI, CameraLink και MIPI CSI με σταθερές δυνατότητες απόκτησης και επεξεργασίας
  • Δρομολογητής διεπαφής δικτύου:Προσαρμοστικό Gigabit Ethernet που υποστηρίζει τη ροή βίντεο δικτύου και τον τηλεχειρισμό εντολών
  • Δοκιμαστές επικοινωνιακής διεπαφής:Προσαρμοσμένες διεπαφές UART, I2C και GPIO για έλεγχο εξωτερικών συσκευών και αλληλεπίδραση δεδομένων
Καταγραφή βίντεο
Η πλακέτα ενσωματώνει τρεις τύπους διεπαφών εισόδου βίντεο για την κάλυψη διαφορετικών απαιτήσεων συνδεσιμότητας αισθητήρων:
  • Ειδικότερα:Παρέχει τυποποιημένη διεπαφή V4L2 για την απόκτηση δεδομένων εικόνας
  • CameraLink:Υποστηρίζει την εισαγωγή δεδομένων βίντεο βιομηχανικής κάμερας υψηλής ταχύτητας με SDK frame grabber
  • MIPI:Παρέχει τυποποιημένους κόμβους συσκευών V4L2 για λήψη βίντεο και απόκτηση δεδομένων εικόνας
Εφαρμογή αλγορίθμου
Με την αξιοποίηση της ευφυούς ετερογενούς αρχιτεκτονικής υπολογιστών CANN, η πλατφόρμα παρέχει εξαιρετικά αποδοτικές και σταθερές δυνατότητες συμπεράσματος που υποστηρίζουν τα κύρια πλαίσια τεχνητής νοημοσύνης, συμπεριλαμβανομένου του MindSpore,PyTorch, PaddlePaddle, και TensorFlow με συστατικά ενεργοποίησης εφαρμογών MindX.
Η πλατφόρμα χειρίζεται αποτελεσματικά τα καθήκοντα όρασης όπως η ανίχνευση στόχων, η ταξινόμηση αντικειμένων και η παρακολούθηση στόχων, παρέχοντας ολοκληρωμένο περιβάλλον εκτέλεσης συμπερασμάτων τεχνητής νοημοσύνης και διεπαφές ανάπτυξης.
Παράδειγμα αλγόριθμου που εκτελεί έργα για αναφορά:
  • Ανίχνευση στόχου:Παράδειγμα ανάπτυξης με βάση μοντέλα σειράς YOLO για ανάλυση ροής βίντεο σε πραγματικό χρόνο
  • Παρακολούθηση στόχου:Παραδείγματα ολοκληρωμένου αλγόριθμου παρακολούθησης για έλεγχο κλειστού κυκλώματος με βάση δεδομένα απόστασης παραλείψεως
  • Ενσωμάτωση ροής βίντεο:Ολοκληρώστε τον αγωγό επεξεργασίας AI βίντεο με απεικόνιση αποτελεσμάτων OSD σε πραγματικό χρόνο
Σημείωση: Τα παραδείγματα προορίζονται μόνο για αναφορά στην τεχνική εφαρμογή· δεν είμαστε υπεύθυνοι για την απόδοση ή την αποτελεσματικότητα των αλγόριθμων.
Κατάλογος ελέγχου παράδοσης προϊόντων
- Όχι, όχι. Ουσία Ποσότητα ΕΠΕ
1 Κάρτα επεξεργασίας εικόνας 1 σύνολο
2 Θερμοαποχέτευση 1 τεμάχιο
3 Καλώδιο τροφοδοσίας 1 σύνολο
4 Καλώδιο εισόδου βίντεο (SDI) 2 τεμάχια
5 Καλώδιο εισόδου βίντεο (MIPI) 2 τεμάχια
6 Υπόδειγμα: 1 τεμάχιο
7 RS422 Σειριακό καλώδιο 1 μ.σ.
8 Εξωτερικό καλώδιο συγχρονισμού 1 τεμάχιο
9 Εγχειρίδιο χρήστη 1
10 Πιστοποιητικό συμμόρφωσης 1
