Μια οικονομικά αποδοτική πλακέτα επεξεργασίας εικόνας RK3588, με 8-πυρήνα 64-bit CPU με συχνότητα ρολογιού έως 2,4 GHz

  • A cost-effective RK3588 image processing board, featuring an 8-core 64-bit CPU with a clock frequency of up to 2.4 GHz
Τόπος καταγωγής Κίνα
Μάρκα Forward
Αριθμό μοντέλου FWD-RK3588
Ποσότητα παραγγελίας min 1
Χρόνος παράδοσης 5-8 εργάσιμες ημέρες
Όροι πληρωμής T/T
Δυνατότητα προσφοράς 10000/έτος
Λεπτομέρειες
Επισημαίνω

Πίνακας θερμικής απεικόνισης RK3588

,

Μονόκοιλος 8 πυρήνων 64-bit CPU

,

2Πίνακας επεξεργασίας εικόνας των.4 GHz
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Μια οικονομικά αποδοτική πλακέτα επεξεργασίας εικόνας RK3588, που διαθέτει CPU 8 πυρήνων 64-bit με συχνότητα ρολογιού έως και 2,4 GHz για κάμερες υπερύθρων / θερμικές συσκευές απεικόνισης
Επισκόπηση προϊόντος

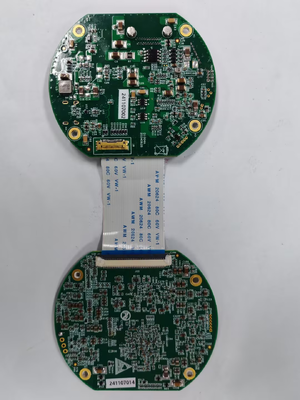

Αυτό το προϊόν είναι μια ενσωματωμένη πλακέτα επεξεργασίας εικόνας που τροφοδοτείται από τον επεξεργαστή Rockchip RK3588, που αποτελείται κυρίως από δύο στοιχεία: μια πλακέτα επεξεργασίας πυρήνα (SoM) και μια πλακέτα φορέα διασύνδεσης. Ο RK3588 είναι ο κορυφαίος επεξεργαστής επόμενης γενιάς της Rockchip, που κατασκευάστηκε χρησιμοποιώντας έναν προηγμένο κόμβο διεργασίας 8nm. Διαθέτει CPU 8 πυρήνων 64-bit με κύρια ταχύτητα ρολογιού έως και 2,4 GHz. Ο επεξεργαστής ενσωματώνει έναν ενσωματωμένο επιταχυντή AI NPU, παρέχοντας 6 TOPS υπολογιστικής ισχύος και υποστηρίζοντας βασικά πλαίσια βαθιάς μάθησης.


Η πλακέτα επεξεργασίας εικόνας ενσωματώνει τρεις διεπαφές εισόδου βίντεο, συμπεριλαμβανομένων δύο διεπαφών MIPI CSI και μίας διεπαφής ψηφιακού βίντεο BT.1120, επιτρέποντας τη λήψη βίντεο υψηλής ευκρίνειας πολλαπλών πηγών. Εξοπλισμένη με άφθονες ενσωματωμένες διεπαφές επικοινωνίας, η πλακέτα επιτυγχάνει σταθερή και αποτελεσματική μετάδοση δεδομένων βίντεο για να καλύψει τις απαιτητικές απαιτήσεις ενσωματωμένων συστημάτων όρασης υψηλής απόδοσης. Το προϊόν έχει ολοκληρώσει την προσαρμογή του βασικού προγράμματος οδήγησης στο περιβάλλον Linux (Ubuntu RootFS), επιτρέποντας στους χρήστες να προχωρήσουν απευθείας στην ανάπτυξη επιπέδου εφαρμογής.

Εφαρμογές
Κατά την ανάπτυξη διαφόρων εφαρμογών ή προγραμμάτων αλγοριθμικού λογισμικού, ένας πίνακας επεξεργασίας εικόνας μπορεί να χρησιμεύσει ως βασικό στοιχείο ενσωματωμένο σε συσκευές όπως αναζητητές, λοβοί και οπτοηλεκτρονικά αντίζυμα, διευκολύνοντας την παρατήρηση, τη σκόπευση και την αναγνώριση του στόχου.
Βασικά Χαρακτηριστικά
  • Υποστηρίζει είσοδο διασύνδεσης κάμερας MIPI CSI, επιτρέποντας την απόκτηση δεδομένων αισθητήρα εικόνας.
  • Υποστηρίζει είσοδο ψηφιακής διασύνδεσης βίντεο BT.1120, επιτρέποντας τη σύνδεση με πηγές ψηφιακών βίντεο υψηλής ευκρίνειας.
  • Παρέχει δυνατότητες σειριακής επικοινωνίας.
  • Παρέχει δυνατότητες επικοινωνίας δικτύου.
  • Διαθέτει ενσωματωμένο περιβάλλον χρόνου εκτέλεσης συμπερασμάτων τεχνητής νοημοσύνης με αρχιτεκτονική τριπλού πυρήνα και 6 TOPS υπολογιστικής ισχύος, που υποστηρίζει διάφορες ακρίβεια δεδομένων, συμπεριλαμβανομένων των INT4, INT8, INT16, FP16, BF16 και TF32.
  • Υποστηρίζει κωδικοποίηση σε μορφές όπως H.265 και H.264.
Core Hardware Configuration
Διαμόρφωση Προδιαγραφές
CPU Rockchip RK3588: Octa-core 64-bit big.LITTLE αρχιτεκτονική (4 × Cortex-A76 + 4 × Cortex-A55)
NPU 6 TOPS υπολογιστική ισχύς, αρχιτεκτονική τριπλού πυρήνα, υποστηρίζει INT4/INT8/INT16/FP16/BF16/TF32.
GPU ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, Ενσωματωμένη μονάδα επιτάχυνσης εικόνας 2D υψηλής απόδοσης
Αναπτύξτε το χώρο αποθήκευσης Τυπική υποδοχή κάρτας SD, υποστηρίζει έως και 128 GB.
ΕΜΒΟΛΟ 8 GB LPDDR4X
Ενσωματωμένος χώρος αποθήκευσης 64 GB eMMC
Διασύνδεση υψηλής ταχύτητας Υποστηρίζει PCIe 3.0 / PCIe 2.0 / SATA 3.0 / Type-C / USB 3.1 / USB 2.0
Πολυμέσα Υποστηρίζει αποκωδικοποίηση βίντεο H.265/H.264/AV1/VP9/AVS2, έως και 8K στα 60 FPS
Υποστηρίζει κωδικοποίηση βίντεο H.264/H.265, έως 8K στα 30 FPS
Διεπαφές υλικού
Διασύνδεση Προδιαγραφές Περιγραφή
Τροφοδοτικό DC 12V ±1V Μέγιστο ρεύμα: 2,5A; τυπικό: ~1,5A; μικρο-ορθογώνιος σύνδεσμος
Είσοδος βίντεο 2× SDI 3G-SDI, HD-SDI; έως 1920×1080@60fps. Υποδοχές SMA RF
Είσοδος βίντεο 1 × Σύνδεσμος κάμερας 1x Full ή 2x Βάση. μέγιστο 1280x1024@100fps; Υποδοχές SDR26
Είσοδος βίντεο 2× MIPI CSI Δύο διεπαφές MIPI CSI 4 λωρίδων. μικρο-ομοαξονικοί σύνδεσμοι
Έξοδος βίντεο 2× Θύρες Ethernet Gigabit αυτόματη διαπραγμάτευση Ethernet. Διεπαφές RJ45
USB 1 × USB 3.0 Τύπος-C
Σειριακή θύρα 6 × RS422 Σειριακή θύρα 6 καναλιών 310B RS422
Σειριακή θύρα 4× RS422 Σειριακή θύρα 4 καναλιών FPGA RS422
Σειριακή θύρα 2 × UART Επαναχρησιμοποιήστε 2 από τις 6 σειριακές θύρες 310B RS422
Προδιαγραφές πίνακα
Μια οικονομικά αποδοτική πλακέτα επεξεργασίας εικόνας RK3588, με 8-πυρήνα 64-bit CPU με συχνότητα ρολογιού έως 2,4 GHz 0
Μια οικονομικά αποδοτική πλακέτα επεξεργασίας εικόνας RK3588, με 8-πυρήνα 64-bit CPU με συχνότητα ρολογιού έως 2,4 GHz 1

Διαστάσεις εγκατάστασης (για αναφορά): διάμετρος 70 mm, ύψος 17,2 mm (εξαιρουμένων των συνδέσμων). Ένα σχηματικό διάγραμμα των διαστάσεων της πλακέτας φαίνεται στο Σχήμα 1. Οι διεπαφές υλικού φαίνονται στο Σχήμα 2.
Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας: -40℃ έως +60℃
Υποστήριξη Ανάπτυξης Λογισμικού
Λογισμικό προγράμματος οδήγησης
Όλα τα βασικά προγράμματα οδήγησης περιφερειακών έχουν προσαρμοστεί και επαληθευτεί στο λειτουργικό σύστημα openEuler. Οι χρήστες μπορούν να διεξάγουν ανάπτυξη επιπέδου εφαρμογής χρησιμοποιώντας τυπικές κλήσεις συστήματος χωρίς περίπλοκες υποκείμενες ανησυχίες του προγράμματος οδήγησης.
  • Πρόγραμμα οδήγησης βασικού επεξεργαστή:Πλήρης προσαρμογή των προγραμμάτων οδήγησης συστήματος Ascend 310B, συμπεριλαμβανομένης της διαχείρισης ενέργειας, της διαχείρισης ρολογιού και του ελέγχου διακοπών
  • Προγράμματα οδήγησης εισόδου βίντεο:Προσαρμοσμένες διασυνδέσεις SDI, CameraLink και MIPI CSI με σταθερές δυνατότητες απόκτησης και επεξεργασίας
  • Πρόγραμμα οδήγησης διεπαφής δικτύου:Προσαρμοστικό Gigabit Ethernet που υποστηρίζει ροή βίντεο δικτύου και έλεγχο απομακρυσμένων εντολών
  • Προγράμματα οδήγησης διεπαφής επικοινωνίας:Προσαρμοσμένες διεπαφές UART, I2C και GPIO για έλεγχο εξωτερικής συσκευής και αλληλεπίδραση δεδομένων
Λήψη βίντεο
Η πλακέτα ενσωματώνει τρεις τύπους διεπαφών εισόδου βίντεο για να καλύψει διαφορετικές απαιτήσεις συνδεσιμότητας αισθητήρων:
  • SDI:Παρέχει τυπική διεπαφή V4L2 για τη λήψη δεδομένων καρέ εικόνας
  • Σύνδεσμος κάμερας:Υποστηρίζει εισαγωγή δεδομένων βίντεο βιομηχανικής κάμερας υψηλής ταχύτητας με SDK λήψης καρέ
  • MIPI:Παρέχει τυπικούς κόμβους συσκευών V4L2 για λήψη βίντεο και λήψη δεδομένων εικόνας
Ανάπτυξη αλγορίθμου
Αξιοποιώντας την έξυπνη ετερογενή υπολογιστική αρχιτεκτονική CANN, η πλακέτα παρέχει εξαιρετικά αποδοτικές και σταθερές δυνατότητες συμπερασμάτων που υποστηρίζουν τα βασικά πλαίσια τεχνητής νοημοσύνης όπως τα MindSpore, PyTorch, PaddlePaddle και TensorFlow με στοιχεία ενεργοποίησης της εφαρμογής MindX.
Η πλατφόρμα χειρίζεται αποτελεσματικά εργασίες όρασης, όπως ανίχνευση στόχου, ταξινόμηση αντικειμένων και παρακολούθηση στόχων, παρέχοντας ολοκληρωμένο περιβάλλον χρόνου εκτέλεσης συμπερασμάτων AI και διεπαφές ανάπτυξης.
Δείγματα αλγορίθμων που εκτελούν έργα για αναφορά:
  • Ανίχνευση στόχου:Παράδειγμα ανάπτυξης που βασίζεται σε μοντέλα της σειράς YOLO για ανάλυση ροής βίντεο σε πραγματικό χρόνο
  • Παρακολούθηση στόχου:Ενσωματωμένα παραδείγματα αλγορίθμων παρακολούθησης για έλεγχο κλειστού βρόχου με βάση δεδομένα αποτυχίας απόστασης
  • Ενσωμάτωση ροής βίντεο:Ολοκληρώστε τον αγωγό επεξεργασίας βίντεο AI με οπτικοποίηση αποτελεσμάτων OSD σε πραγματικό χρόνο
Σημείωση: Τα παραδείγματα είναι μόνο για αναφορά υλοποίησης μηχανικής. δεν είμαστε υπεύθυνοι για την απόδοση ή την αποτελεσματικότητα των ίδιων των αλγορίθμων.
Λίστα ελέγχου παράδοσης προϊόντων
ΟΧΙ. Ουσία ΠΟΣΟΤΗΤΑ
1 Κάρτα επεξεργασίας εικόνας 1 σετ
2 Ψύκτρα θερμότητας 1 τεμ
3 Καλώδιο τροφοδοσίας 1 σετ
4 Καλώδιο εισόδου βίντεο (SDI). 2 τεμ
5 Καλώδιο εισόδου βίντεο (MIPI). 2 τεμ
6 Καλώδιο εξόδου βίντεο (δικτύου). 1 τεμ
7 Σειριακό καλώδιο RS422 1 τεμ
8 Εξωτερικό καλώδιο συγχρονισμού 1 τεμ
9 Εγχειρίδιο χρήστη 1
10 Πιστοποιητικό Συμμόρφωσης 1
